Các loại vòng bi bạc đạn có chức năng, thiết kế và khả năng chịu lực, chịu tải khác nhau. Việc xác định đúng chủng loại vòng bi bạc đạn sẽ giúp bạn dễ dàng thay thế và lắp đặt hiệu quả, tăng khả năng vận hành thiết bị.
Vậy có bao nhiêu chủng loại Vòng bi bạc đạn trên thị trường? Hãy cùng VOBICO tìm hiểu trong nội dung dưới đây.
Các chủng loại vòng bi khác nhau theo hình dạng và chức năng
Có nhiều loại vòng bi khác nhau tùy thuộc vào thiết kế, hướng chịu lực và công năng của chúng.
Phân loại vòng bi bạc đạn theo hướng chịu tải
Mỗi vòng bi có một chức năng riêng biệt. Dưới đây là một số loại vòng bi tiêu biểu.
Phân loại vòng bi bạc đạn theo chức năng
Vòng bi cầu rãnh sâu
Đây là loại ổ bi được sử dụng bi phổ biến nhất. Vòng bi cầu NTN chịu được tải trọng hướng tâm và thích hợp cho vòng quay tốc độ cao. Những loại ổ bi cầu được sử dụng rộng rãi trong nhiều ứng dụng khác nhau.
Vòng bi tiếp xúc góc
Đúng như tên gọi, chủng loại ổ bi này có sự tiếp xúc góc giữa các viên bi tiếp xúc vòng trong và vòng ngoài. Vòng bi tiếp xúc góc có thể chịu được cả tải trọng hướng tâm và hướng trục.
Vòng bi tiếp xúc góc còn được gọi là vòng bi đỡ chặn.
Vòng bi đũa trụ
Đây là ổ trục sử dụng con lăn hình trụ. Ổ trục chịu tải trọng hướng kính. Nhờ có con lăn, ổ trục có thể chịu được tải trọng lớn và va đập.
Vòng bi lăn côn
Đây là ổ trục sử dụng con lăn côn. Bề mặt lăn của vòng trong và vòng ngoài cũng được thiết kế dạng côn. Ổ trục có thể chịu được cả tải trọng hướng kính và hướng trục.
Vòng bi kim
Đây là loại ổ trục có số lượng con lăn lớn, chịu tải trọng hướng tâm. Do vòng trong và vòng ngoài mỏng, sử dụng nhiều con lăn, nên ổ trục kích thước nhỏ có thể chịu được tải trọng lớn.
Vòng bi tang trống
Đây là ổ trục sử dụng các con lăn hình trụ, còn gọi là con lăn cầu. Ổ trục chịu cả tải trọng hướng tâm và hướng trục. Do bề mặt lăn của vòng ngoài có dạng hình cầu, nên ổ trục có thể thích ứng với độ võng và độ nghiêng của trục.

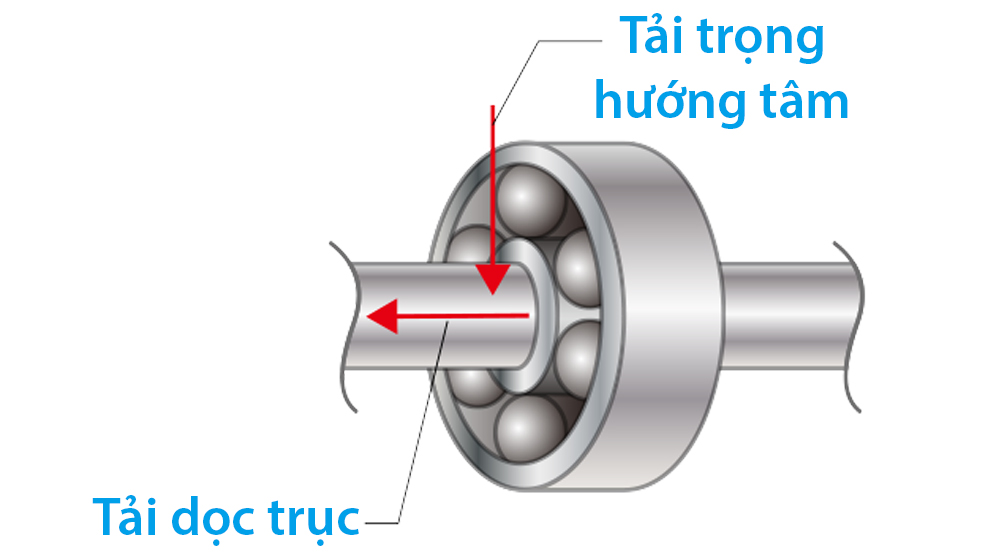

Các loại vòng bi theo hướng tải
Tùy thuộc vào trọng lượng và chuyển động của máy móc, ổ bi hay ổ lăn phải chịu tải trọng từ nhiều hướng khác nhau. Tải trọng tác dụng theo phương thẳng đứng lên trục được đỡ bởi ổ trục được gọi là “tải trọng hướng tâm”, và tải trọng tác dụng theo phương ngang lên trục được gọi là “tải trọng hướng trục”.
Có các loại vòng bi phù hợp để chịu các tải trọng này tương ứng. Ổ trục thích hợp để chịu tải trọng hướng tâm được gọi là “ổ trục hướng tâm” và ổ trục thích hợp để chịu tải trọng hướng trục được gọi là “ổ trục hướng trục”. Khi lựa chọn ổ trục, cần phải xem xét loại phần tử lăn (bi hoặc con lăn) cũng như cách chịu tải (hướng tâm hay hướng trục)
Các ổ trượt không sử dụng bi hoặc con lăn
Có các loại ổ trượt không sử dụng các phần tử lăn như bi hoặc con lăn: ổ trượt nhựa được chế tạo từ nhựa, và ổ trượt thiêu kết tẩm dầu được làm từ bột kim loại nung. Tùy thuộc vào vật liệu, chúng có các đặc tính khác nhau như khả năng chống nước và cách điện.
Mỗi chủng loại vòng bi bạc đạn được thiết kế với công năng và mục đích sử dụng riêng biệt. Vì vậy, sử dụng đúng loại vòng bi để lắp đặt hoặc thay thế giúp cho thiết bị của bạn làm việc hiệu quả hơn. Liên hệ ngay VOBICO - Đại lý uỷ quyền vòng bi NTN để được tư vấn sản phẩm chính hãng.
