Vòng bi bạc đạn là một phần tử quan trọng trong máy móc, thiết bị. Đó là những ổ lăn hình tròn được lắp trong chi tiết quay giúp chuyển động mượt mà, ít ma sát hơn. Dưới đây là những khái niệm cơ bản về Vòng bi bạc đạn mà bạn đọc cần nắm rõ.
Vòng bi bạc đạn là gì? Cấu tạo cơ bản?

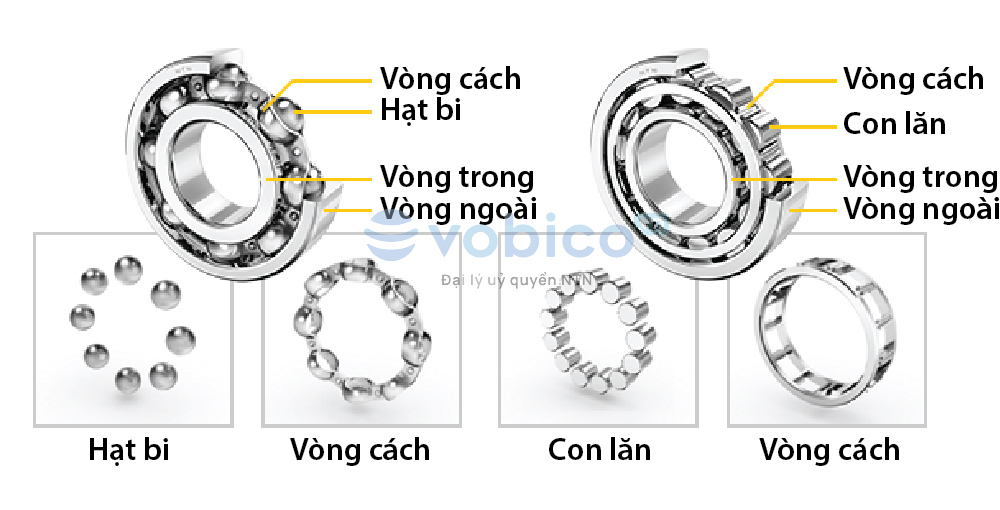

Vòng bi còn được gọi là ổ bi, ổ lăn hay bạc đạn có cấu tạo cơ bản gồm 3 phần: Vòng trong, vòng ngoài, và ở giữa là các hạt bi. Ngoài các bộ phận chính, một ổ bi còn có thêm vòng cách (một số nơi gọi là dọ, lồng,...) có tác dụng dẫn hướng cho các hạt bi và giảm ma sát giữa các hạt bi với nhau.
Phân biệt vòng bi sử dụng "viên bi" hoặc "con lăn"
Vòng trong và vòng ngoài có một rãnh trượt để cho các viên bi chuyển động được gọi là "rãnh lăn". Hạt bi được gọi là "bộ phận lăn". Có hai loại bộ phận lăn: "hạt bi hình cầu" và "con lăn" (có thể là hình đũa trụ, hình đũa kim, hình côn,...).
Phân loại vòng bi bạc đạn dựa trên cấu tạo của "Bộ phận lăn"
Sự khác biệt giữa viên bi cầu và con lăn
Vòng bi bạc đạn sử dụng các bộ phận lăn như bi cầu được gọi là vòng bi hay ổ bi. Vòng bi sử dụng bộ phận lăn là con lăn được gọi là ổ lăn. Vòng bi lăn được chia thành nhiều loại khác nhau tùy theo hình dạng của các bộ phận lăn và rãnh lăn, mỗi loại có đặc điểm riêng.
Trong ngôn ngữ thông thường, chúng ta thường gọi chung là "vòng bi" hay "bạc đạn" kèm theo là tính từ chỉ hình dạng con lăn hoặc cách thức chuyển động của vòng bi để dễ nhận biết. Ví dụ:
- Vòng bi cầu / Bạc đạn cầu
- Vòng bi đũa / Bạc đạn đũa trụ
- Vòng bi chao / Vòng bi tự lựa 2 dãy
- Vòng bi côn / Bạc đạn côn
- Vòng bi tang trống
....
Đây cũng là cách phân loại và đặt tên vòng bi được sử dụng rộng rãi trên thị trường.
Nhìn chung, vòng bi sử dụng bi thích hợp cho vòng quay tốc độ cao, còn vòng bi sử dụng con lăn có thể chịu được tải trọng lớn.
Ứng dụng Vòng bi bạc đạn
Vòng bi có mặt trong hầu như tất cả các vật dụng, thiết bị xung quanh chúng ta. Từ những loại máy móc cầm tay nhỏ gọn như máy khoan, máy cắt đến các thiết bị tân tiến như tàu hoả, maý bay hay thậm chí là ngành hàng không vũ trụ.
Khoảng 100 đến 150 vòng bi được sử dụng trong mỗi ô tô
Vòng bi được sử dụng trong nhiều lĩnh vực khác nhau của ô tô, bao gồm động cơ tạo ra năng lượng, hộp số điều khiển công suất động cơ và moay-ơ ở phần giữa lốp xe. Số lượng vòng bi được sử dụng cho mỗi xe dao động từ 100 đến 150. Vòng bi là bộ phận không thể thiếu để lái xe an toàn và thoải mái.

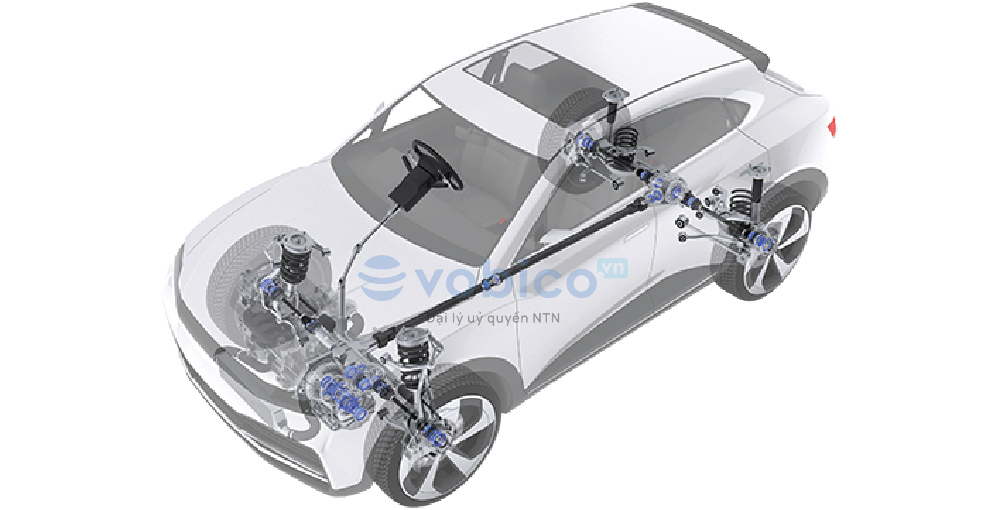

Những bị trí lắp đặt vòng bi trong ô tô
Hỗ trợ tốc độ cao của toa xe đường sắt
Vòng bi được sử dụng trong các toa xe lửa; trong các ứng dụng trục khuỷu làm quay bánh xe, động cơ tạo ra chuyển động quay trục khuỷu, và trong các bộ truyền động bánh răng truyền chuyển động quay của động cơ đến các ứng dụng trục khuỷu. Bí quyết để toa xe lửa tốc độ cao có thể chạy với tốc độ lên đến 300km/h nằm ở vòng bi.

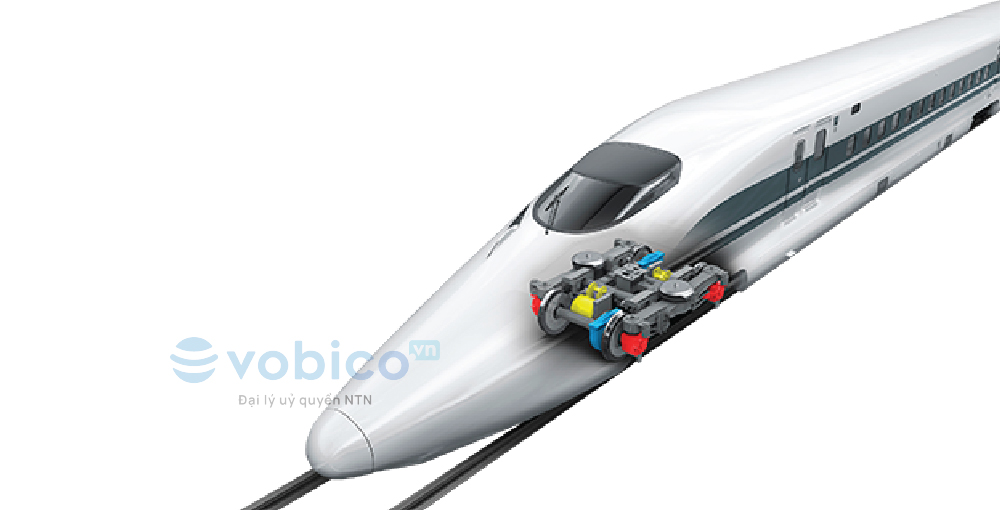

Ứng dụng vòng bi bạc đạn trong xe lửa, tàu siêu tốc
Quay ở tốc độ cao của động cơ máy bay
Vòng bi được sử dụng trong động cơ phản lực tạo ra năng lượng cho máy bay bay, bánh xe không thể thiếu khi cất cánh và hạ cánh, cũng như cửa ra vào và máy điều hòa không khí. Động cơ phản lực khi bay quay khoảng 10.000 vòng mỗi phút, đạt nhiệt độ trên 200°C. Vòng bi làm bằng vật liệu đặc biệt được sử dụng trong động cơ phản lực để cho phép quay tốc độ cao ở nhiệt độ cao như vậy.
Ứng dụng Vòng bi bạc đạn trong ngành hành không
Được sử dụng trong các tua bin gió lớn
Tua-bin gió, tạo ra điện bằng cách quay các cánh quạt theo sức gió, có chiều cao ít nhất 100 mét. Một số ổ trục được sử dụng trong trục chính, truyền chuyển động quay của cánh quạt, có đường kính lớn hơn 2 mét và trọng lượng khoảng 2 tấn. Ngoài trục chính, nhiều loại ổ trục khác nhau được sử dụng trong các bộ phận quan trọng của tuabin gió, chẳng hạn như hộp số giúp tăng tốc độ quay của trục, cũng như máy phát điện tạo ra điện.

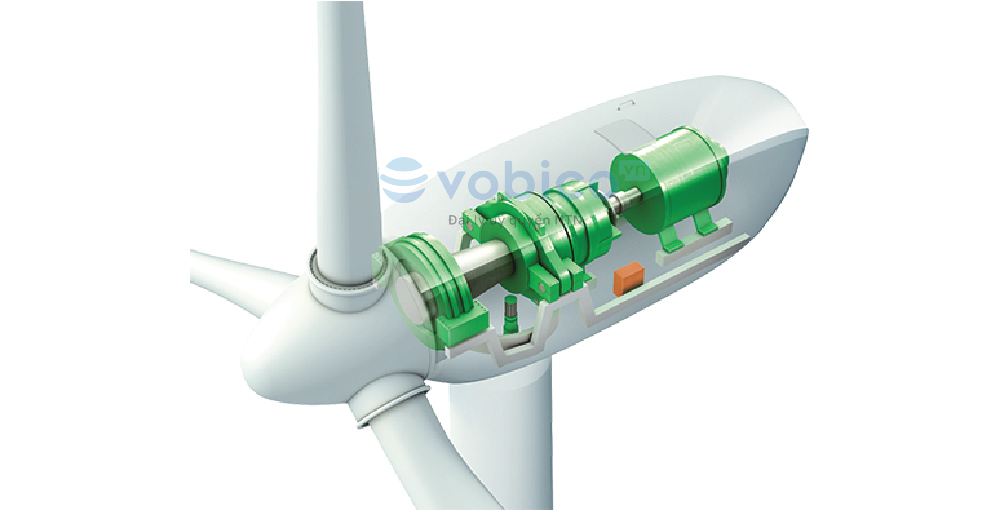

Ứng dụng vòng bi bạc đạn trong tua bin gió
